在前兩篇探討了MOSFET的基本結構與工作原理后，我們進入核心應用階段——將數以億計的MOS器件高效、可靠地集成到單一芯片上，即超大規模集成電路（VLSI）設計。此過程絕非簡單堆砌，而是涉及從物理原理到系統架構的多層次、跨學科協同。本文將聚焦于集成電路設計環節，闡述如何基于MOS器件原理進行實際電路與系統的構建。
一、 從器件到電路：基本單元設計
集成電路設計始于基本功能單元，如反相器（Inverter）、與非門（NAND）、或非門（NOR）以及各類觸發器（Flip-Flop）。這些單元的性能直接取決于其內部MOS器件的特性。
- 靜態特性與噪聲容限：通過合理設計PMOS與NMOS的尺寸比例（β比例），可以優化反相器的電壓傳輸特性（VTC），確保其具有足夠的噪聲容限（Noise Margin），以抵抗芯片內部信號串?dāng)_和電源噪聲帶來的干擾。

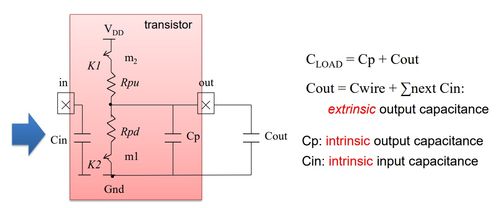

- 動態特性與速度：電路單元的開關速度（延遲時間）主要由對負載電容的充放電速度決定。這要求設計者根據MOS器件的跨導（gm）和溝道電阻，精心計算驅動管的尺寸，以在速度與功耗、面積之間取得平衡。晶體管的開關特性（如上升/下降時間）直接影響時鐘頻率和系統性能。
二、 設計約束的權衡：性能、功耗與面積（PPA）
在VLSI設計中，性能（速度）、功耗和芯片面積構成了永恒的“鐵三角”約束，三者往往相互制約。
- 性能與功耗的矛盾：為了提高電路速度（如提升時鐘頻率），通常需要增大晶體管尺寸以提供更大驅動電流，但這會直接導致動態功耗（CV2f）和靜態泄漏功耗的增加。先進工藝節點下，泄漏功耗的管理尤為關鍵。
- 面積與成本的考量：更小的晶體管尺寸有助于提高集成密度、降低成本，但會帶來顯著的短溝道效應，如閾值電壓下降、漏電流增大等，對器件可靠性和電路穩定性構成挑戰。設計時必須進行精密的版圖規劃（Floorplanning）和布局布線（Place & Route），以最小化互連延遲和面積。
三、 互連線的挑戰
在納米級工藝中，金屬互連線產生的電阻（R）和電容（C）效應已變得與晶體管性能同等重要，甚至成為主導。
- RC延遲：信號在長互連線上傳播的延遲可能超過邏輯門本身的延遲。這要求設計階段采用插入緩沖器、優化布線拓?fù)?、使用低k介質材料等策略來減少信號傳輸時間。
- 串?dāng)_與可靠性：密集的布線間會產生耦合電容，導致信號串?dāng)_（Crosstalk），可能引發邏輯錯誤。電流密度過大會引發電遷移（Electromigration）問題，影響芯片長期可靠性。這些都需要在物理設計階段通過設計規則檢查（DRC）和電氣規則檢查（ERC）進行嚴格規避。
四、 設計方法學與流程
現代VLSI設計依賴于高度自動化的電子設計自動化（EDA）工具和分層式設計方法。
- 自頂向下設計：從系統級規范開始，逐步細化為寄存器傳輸級（RTL）描述、邏輯綜合、物理實現等。每一層都基于對下層MOS器件行為的抽象模型（如SPICE模型、標準單元庫）。
- 仿真與驗證：在流片（Tape-out）前，必須進行全面的仿真驗證，包括前端的功能仿真、時序分析，以及后端的寄生參數提?。≒EX）和版圖后仿真（Post-layout Simulation），以確保電路在實際的器件特性和寄生效應下仍能正常工作。
五、 先進技術的影響
隨著工藝進入深亞微米及以下，新的器件結構（如FinFET、GAA）和設計技術協同優化（DTCO）變得至關重要。這些技術旨在更好地控制溝道、降低功耗、提升性能，但同時也給電路設計帶來了新的模型、規則和挑戰。
****
MOS器件原理是超大規模集成電路設計的基石。從微觀的載流子輸運，到宏觀的GHz級處理器，連接兩者的是一座由嚴謹設計方法、精妙權衡藝術和先進制造工藝構筑的橋梁。理解并駕馭MOS器件在集成環境下的復雜行為，是設計出高性能、低功耗、高可靠芯片的關鍵。隨著集成電路不斷向更小尺度、更高復雜度邁進，這種基于物理原理的工程設計思維將愈發重要。
