隨著集成電路技術向更高密度、更小尺寸和更強性能的方向持續發展，封裝設計的重要性日益凸顯。它不僅作為芯片與外部世界進行物理連接和電氣互連的橋梁，更是影響產品整體可靠性、功耗、散熱及信號完整性的關鍵環節。因此，如何系統性地提升集成電路封裝設計的可靠性，已成為業界與學術界共同關注的核心課題。本文旨在探討提升封裝設計可靠性的若干核心方法。

1. 材料選擇與匹配性優化

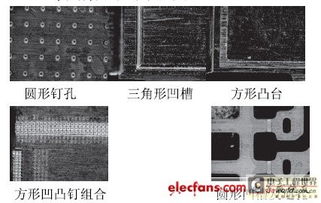

可靠性的基石始于材料。封裝涉及基板、鍵合線、塑封料、底部填充膠、焊球等多種材料。必須根據芯片的功耗、工作頻率、熱膨脹系數（CTE）以及應用環境（如高溫、高濕、高機械應力）來精心選擇材料。例如，對于高功率芯片，需選用高導熱率的基板材料（如陶瓷或金屬基板）和熱界面材料（TIM），以確保高效散熱，避免因過熱導致的性能退化或失效。必須關注材料之間的CTE匹配。如果芯片、基板、塑封料之間的熱膨脹系數差異過大，在溫度循環過程中會產生巨大的熱機械應力，導致界面分層、焊點開裂或硅片破裂。通過材料仿真與實驗，優化材料組合，是降低此類應力的根本途徑。

2. 先進封裝架構與互連技術應用
傳統的引線鍵合（Wire Bonding）封裝在應對高頻、高I/O密度芯片時面臨挑戰。采用系統級封裝（SiP）、晶圓級封裝（WLP）、2.5D/3D集成等先進架構，可以大幅縮短互連長度，減少寄生效應，提升電性能和可靠性。例如，通過硅通孔（TSV）技術實現的3D堆疊，實現了芯片間的垂直短距離互連，不僅提升了傳輸速度，也因其結構緊湊而減少了傳統長引線可能面臨的機械振動和熱疲勞風險。倒裝芯片（Flip Chip）技術用焊凸點代替鍵合線，提供了更優的電氣性能、更高的I/O密度和更好的散熱路徑，但其對底部填充工藝的可靠性要求也更高。

3. 多物理場協同仿真與設計
在現代封裝設計中，憑借經驗已不足以應對復雜的可靠性問題。必須引入并依賴多物理場協同仿真工具，在設計階段就對潛在風險進行預測和規避。這包括：

- 熱仿真：精確模擬芯片和封裝在最大工作負載下的溫度分布和熱流路徑，識別熱點，優化散熱設計（如散熱片、熱管布局）。
- 機械應力仿真：分析在組裝過程、溫度循環、機械沖擊和振動條件下，封裝結構內部的應力應變分布，預測可能發生開裂或分層的薄弱環節。
- 電仿真：進行信號完整性（SI）和電源完整性（PI）分析，確保高速信號傳輸質量，避免因阻抗不匹配、串?dāng)_或電源噪聲導致的性能不穩定或故障。
通過仿真驅動的設計迭代，可以在昂貴的物理原型制作和測試之前，實現可靠性設計的優化。

4. 工藝控制與制造可靠性
再優秀的設計也需要精密的制造工藝來實現。封裝工藝的波動會直接影響最終產品的可靠性。關鍵工藝控制點包括：

- 焊接/鍵合工藝：確保焊點或鍵合點的強度、一致性和無空洞。X射線檢測和聲學掃描顯微鏡（C-SAM）是常用的無損檢測手段。
- 塑封成型工藝：控制塑封料的流動、固化過程，避免產生孔隙、翹曲或不完全填充，特別是對于具有深窄間隙的復雜結構。
- 清潔與污染物控制：微量的離子污染物（如氯離子、鈉離子）可能導致后續使用中的電化學遷移和腐蝕失效。嚴格的清潔和潔凈室環境控制至關重要。
實施統計過程控制（SPC），建立完善的工藝設計規范（DPF）和失效模式與影響分析（FMEA），是保障制造可靠性的系統性方法。

5. 全面的可靠性測試與失效分析
可靠性需要通過標準化的加速壽命測試來驗證和量化。常見的測試包括高溫存儲（HTSL）、溫度循環（TCT）、高溫高濕偏壓（THB）、機械沖擊與振動測試等。這些測試旨在在短時間內激發產品在多年使用中可能出現的失效模式。
更為關鍵的是，當測試中出現失效時，必須進行深入的失效分析（FA）。利用掃描電子顯微鏡（SEM）、聚焦離子束（FIB）、能量色散X射線光譜（EDX）等先進工具，定位失效點，分析失效機理（如金屬電遷移、介電擊穿、疲勞斷裂等）。失效分析的結論必須反饋至設計和工藝環節，形成“設計-制造-測試-分析-改進”的閉環，從而實現可靠性的持續提升。

結論
集成電路封裝設計的可靠性提升是一個貫穿材料科學、結構設計、仿真分析、工藝制造和測試驗證的系統工程。它要求設計者具備跨學科的知識，并積極采用先進的技術與工具。隨著人工智能和機器學習在仿真優化和缺陷預測中的應用，以及面向更極端環境（如汽車電子、航空航天）的可靠性需求，封裝可靠性的研究將不斷向更深層次、更智能化方向發展。唯有通過全方位的協同創新與精益求精，才能打造出在復雜嚴苛環境下仍能穩定運行的“強健”集成電路產品。
